Descripción del Producto

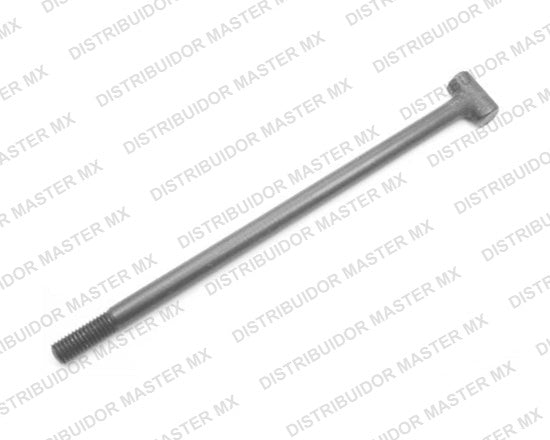

El Perno Pasante R 075601 (Thru Bolt) es uno de los componentes de sujeción más críticos en la arquitectura de las herramientas neumáticas pesadas. Su función es mantener unidos, bajo una tensión mecánica extrema, los tres cuerpos principales de la herramienta: el cabezal trasero (backhead), el cilindro y la caja frontal. Generalmente, estos pernos trabajan en pares (izquierdo y derecho) para asegurar una compresión uniforme.
Fabricado en acero de aleación de grado aeronáutico, el R 075601 está diseñado para elongarse ligeramente bajo torque, actuando como un resorte de alta tensión que absorbe la energía del impacto y evita que las juntas de la herramienta se separen durante el ciclo de percusión. Su rosca está maquinada con precisión para acoplarse con la tuerca de tope elástico (R 075593).
Función en el Ensamble Estructural
Este perno es vital para:
-
Integridad Neumática: Mantiene la presión necesaria en las caras de contacto para evitar fugas de aire entre el cilindro y las tapas.
-
Absorción de Choque: Soporta las fuerzas de retroceso (recoil) generadas por el pistón al golpear el acero.
-
Alineación de Componentes: Asegura que todas las piezas internas (pistón, válvulas, mandril) operen en un eje perfectamente concéntrico.
-
Seguridad del Operador: Evita el fallo catastrófico o desprendimiento de partes de la herramienta bajo carga.
Ficha Técnica
| Especificación | Detalle Técnico |
| Número de Parte | R 075601 |
| Referencia Técnica | THRU BOLT (Perno pasante / Tornillo lateral) |
| Marca | Chicago Pneumatic (Original) |
| Material | Acero de aleación forjado y templado |
| Tratamiento Térmico | Endurecimiento estructural para fatiga extrema |
| Tipo de Rosca | Fina de alta precisión (SAE/OEM) |
| Compatibilidad | Perforadoras y Rompedoras Serie CP (Modelos pesados) |
Características Destacadas
-
Resistencia a la Tracción Superior: Capaz de soportar toneladas de fuerza de sujeción sin fracturarse.
-
Perfil de Cuello Reforzado: Diseñado para eliminar concentradores de esfuerzo en la transición entre la cabeza y el cuerpo del perno.
-
Calidad OEM: El acero original de CP garantiza que el perno no se "estire" permanentemente después del primer uso, manteniendo el torque de fábrica.
-
Protección Superficial: Acabado diseñado para resistir la corrosión en ambientes de minería subterránea y construcción húmeda.
Tiempo de entrega
Los productos se encuentran de Entrega inmediata, solicita informacion.
